Столбовые трансформаторные подстанции мощностью 1(2) кВ2[2546]А на напряжение 27,5 кВ
Общие сведения
Столбовые трансформаторные подстанции мощностью 1 и 2 кВ·А однофазного переменного тока частотой 50 Гц на напряжение 27,5 кВ наружной установки предназначены для электроснабжения от системы ДПР электрифицированных железных дорог сигнальных точек линий автоблокировки.
Структура условного обозначения
СТП-Х/27,5-Х-УХЛ1:
СТП - столбовая трансформаторная подстанция;
Х - номинальная мощность трансформатора, кВ·А;
27,5 - номинальное напряжение обмотки ВН, кВ;
Х - 1 - со сглаживающим контуром, 2 - без сглаживающего
контура;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 45°С. Тип атмосферы II по ГОСТ 15150-69. Требования техники безопасности по ГОСТ 12.2.007.4-75. Подстанции соответствуют требованиям ТУ 32-ЦЭ-638-95. ТУ 32-ЦЭ-638-95
Технические характеристики
Основные параметры подстанции приведены в таблице.
| Наименование параметра | Значение параметра для типоисполнений | |
| СТП-1/27,5-1(2) | СТП-2/27,5-1(2) | |
| Номинальная мощность, кВ·А | 1 | 2 |
| Номинальное напряжение, кВ: | 27,5 0,23 | |
| Ввод со стороны высшего напряжения | Воздушный | |
| Ввод со стороны низшего напряжения | Воздушный или кабельный | |
| Масса подстанции, кг, не более | 283(280) | 356(353) |
| Габаритные размеры, мм, не более | 100 ? 1150 ? 4600 | |
| Примечание. Масса в скобках – для СТП без сглаживающего контура. | ||
Электрическая схема подстанции приведена на рисунке.

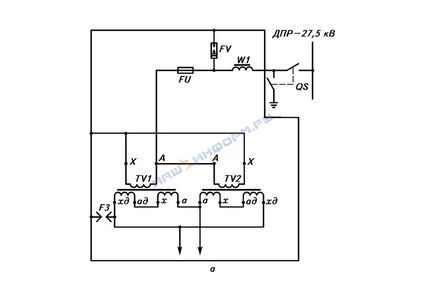

Электрическая принципиальная схема СТП: а - со сглаживающим контуром;
б - без сглаживающего контура;
QS - разъединитель;
W1 - сглаживающий контур;
FV - ограничитель перенапряжений;
FU - предохранитель;
TV1, TV2 - трансформаторы напряжения;
F3 - искровой промежуток Высокое напряжение от линии ДПР-27,5 кВ через разъединитель, устанавливаемый на отдельно стоящей опоре, сглаживающий контур, ограничитель перенапряжений и предохранитель, подается на первичные обмотки трансформаторов. Со вторичной обмотки напряжение 220 В поступает по воздушным или кабельным линиям потребителям. В зависимости от мощности подстанции (1 или 2 кВ·А) устанавливается один или два трансформатора. Для защиты вторичных обмоток трансформатора при пробое изоляции обмотки ВН на НН установлен искровой промежуток. Подстанция предназначена для установки на опоре контактной сети типа СО108-44. На опоре закреплена рама, на которой установлены один или два трансформатора и рама, на которой размещены: предохранитель, сглаживающий контур, ограничитель напряжения. Для защиты от перенапряжений на вторичной стороне трансформатора установлен искровой промежуток. Крепление рамы к опоре осуществляется с помощью хомутов. Заземление подстанции и узла крепления выполняется с помощью болтов заземления. В комплект поставки входят: столбовая трансформаторная подстанция и эксплуатационная документация (паспорт; документация на комплектующее оборудование в объеме, установленном предприятиями-изготовителями этого оборудования).
